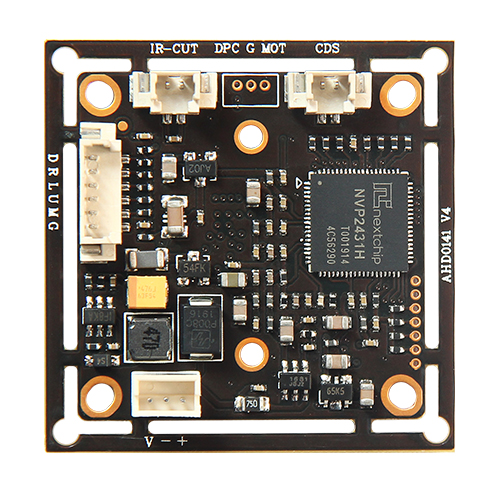

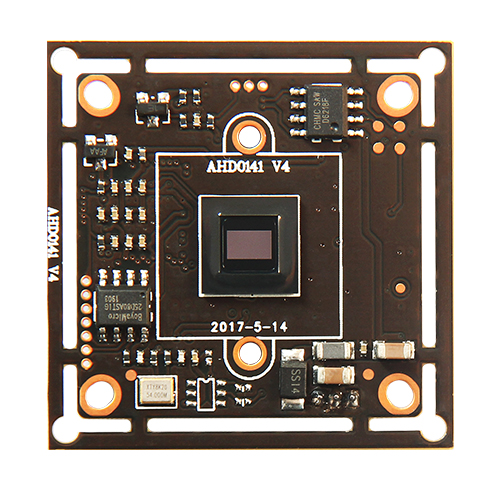

NVP2431H+AR0141
1/4 彩色 CMOS，1000TVL 单板，0.001LUX ，尺寸大小:32×38mm,单彩,感红外,DC12V,60mA,支持OSD菜单功能,3D降噪，支持IR-CUT，红外同步，有防雷保护。
灯板控制IR-CUT：灯板亮后图像转黑白，照度更好。
灯板控制IR-CUT：灯板亮后图像转黑白，照度更好。
一、产品规格： 1/4〞AHD彩色摄像机板
二、产品型号：HS-AHD0141
三、主要特点：
1、彩色摄像机板
2、整体性能优良，画质清晰亮丽
3、外形尺寸（长×宽×高）：38×38×9mm
四、规格说明：
|
摄像器件 |
1/4 AR0141 CMOS |
||||||
|
系统制式 |
PAL |
NTSC |
|||||
|
有效像素 |
PAL：1280（H）×800（V） |
NTSC：1280（H）×800（V） |
|||||
|
最低照度 |
0.001 LUX / F1.2 |
||||||
|
水平清晰度 |
AHD：100万像素720P，模拟：1000线 |
||||||
|
扫描频率 |
50Hz 60Hz |
||||||
|
伽马值 |
0.45 |
||||||
|
电子快门速度 |
1/50～1/100000s |
1/60～1/100000s |
|||||
|
信噪比 |
>46dB |
||||||
|
视频输出 |
1.0V p-p |
||||||
|
操作温度 |
-20 º C 到 50 º C |
||||||
|
工作湿度 |
相对湿度低于 95 % |
||||||
|
电源 |
DC12V (±10%) |
||||||
|
编写日期 |
|
审核日期 |
|
批准日期 |
|
||
产品的规格和外观可能会有变更，恕不另行通知。

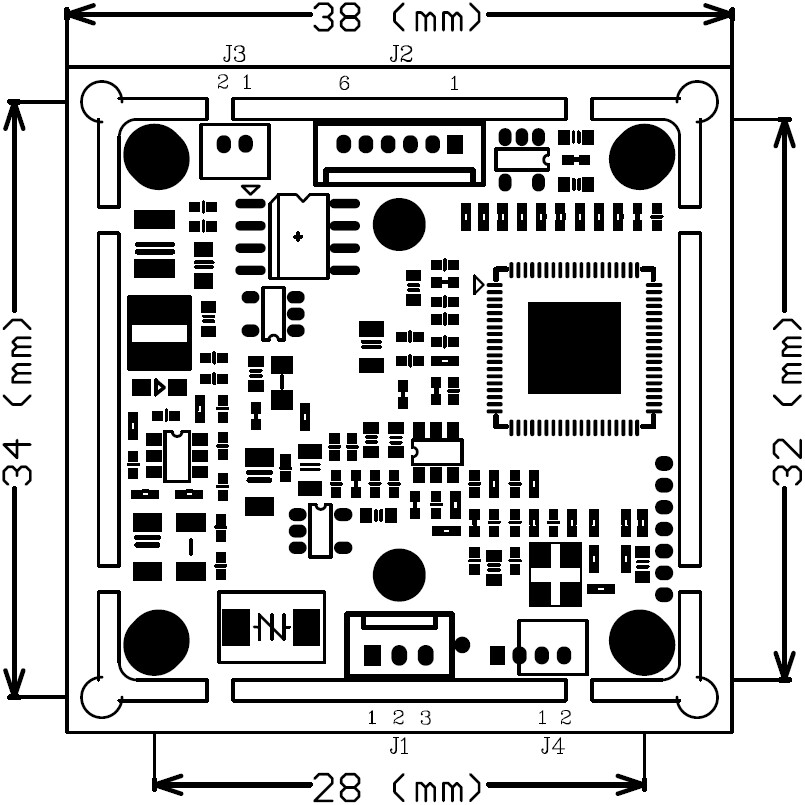

五、尺寸（单位：mm /±0.3mm)
|
J1 |
J2 |
J3 |
J4 |
||||
|
1 |
VIDEO |
1 |
DOWN |
1 |
IR-CUT1 |
1 |
CDS |
|
2 |
GND |
2 |
RIGHT |
2 |
IR-CUT2 |
2 |
GND |
|
3 |
DC12V |
3 |
LEFT |
|
|
|
|
|
|
|
4 |
UP |
|
|
|
|
|
|
|
5 |
MENU |
|
|
|
|
|
|
|
6 |
GND |
|
|
|
|
